阻容降壓無需變壓器從而將AC轉換為DC，缺點是有負載電流的限制，安全問題等。適合較小負載電流的設備，如小家電面板控制、LED等。

電阻降壓是一種簡單的電路，它在主回路上串聯了一個電阻以降低電壓。這種方法既可以降交流，也可以降直流，可以在整流前或整流后使用。電阻兩端的電壓降為V = IR，由于純電阻負載使電壓下降，降壓電阻消耗的有功功率將為Vdrop x I 或 I *I* R。

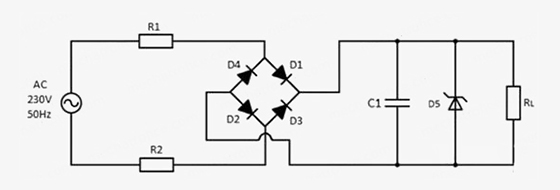

AC-DC電源電阻降壓電路拓?fù)淙缟纤?span>，其中電阻R1是降低大部分輸入電源電壓的關鍵元件。現在要做的是計算R1的值以降低電壓，從而在特定電流值下獲得所需的負載兩端電壓。該電路首先通過R1分壓，之后通過橋式整流器將交流電轉換為直流電，然后是電容濾波和齊納穩壓二極管進行穩壓輸出。

電阻降壓電路計算輸入電壓：230V、50HZ交流電，輸出電壓：12VDC、50mA輸出。先要找到需要降低的電壓，即電源電壓與包括負載在內的組件上的所有電壓降之和之間的差值。

器件選型：

R2=100Ω（R2有保險絲的作用，也可以降低輸入浪涌電壓對后端電路的沖擊）

D1、D2、D3、D4=1N4007（整流作用）

C1=470μf（濾波作用）

D5=12V，1W（穩壓二極管實現12V穩壓輸出）

負載電壓是12V，如果負載電流按50mA，那么R2電阻兩端的電壓是0.05 x 100 = 5V。

橋式整流器的兩個正向偏置二極管的壓降1V（每個二極管0.7至1.2V），1 x 2 = 2V。

R1下降的凈電壓等于230-12-5-2 = 211V，輸入電壓是AC電壓，也就是RMS電壓，等于整流后的RMS DC電壓。

通過以上可知，R1電阻器需要在通過50mA的電流下降低211V電壓。所以R = V/I = 211/50mA= 4220Ω。

可以先選擇一個接近計算值的標準值3.9K電阻，因?yàn)殡娮柚档陀谟?jì)算值，會有余量電流。如果選擇的電阻高于計算值，則實際電流將低于所需值。因?yàn)?/span>R1的變化會改變電流，現在需要重新計算使用3.9K和100Ω電阻降低的電壓。

R1和R2兩端的電壓230-12-2=216V。使用3.9K和100Ω電阻下降216V的電流值等于216 / (3900+100) = 54mA。驅動50mA負載，其余4mA將被連接在負載兩端的12V齊納二極管消耗。輸入電源為230V，負載電路消耗的電流為54mA，則輸入功率等于230x54mA=12.42W。將電路視為純電阻，輸出負載功率等于12x50mA=0.6W，輸入和輸出之間的功率差為12.42-0.6=11.82W。

電路浪費了11.82瓦的功率，齊納二極管和整流二極管的功率損耗要低很多，因此，使用電阻降壓并不是一種有效的方法，因?yàn)樗哂写罅康臒崃繐p失。

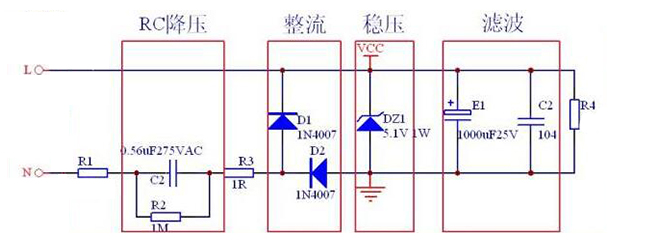

AC-DC電源阻容降壓電路由降壓-整流-穩壓-濾波組成，在電路設計時，應先確定負載最大工作電流，通過此電流值計算電容容值大小，從而選取電容。與線性變壓器電源的區別是阻容降壓電源是通過負載電流選定電容，而線性變壓器電源是通過負載電壓和功率選定變壓器。
